ПРОЕКТ Z441 170 М² Московская обл. г. Апрелевка

Этап 1: Фундамент (Ленточный с монолитной плитой пола единовременно)

1. Земляные работы и подготовка основания:

• Механизированная разработка грунта под ленту фундамента (ширина 600 мм, глубина 400-800 мм) с применением гидромолота (при необходимости).

• Выборка грунта по всей площади под последующее устройство полов.

• Ручная доработка грунта: приямки под опорные колонны, финишное выравнивание подушки под основание пола.

2. Устройство ленточного фундамента (300 мм):

• Армирование: Связка армокаркасов (сечением 200х400 мм и 200х800 мм) из стальной арматуры А400С диаметром 12 мм (6 нитей). Поперечная обвязка хомутами из катанки 6 мм с шагом 300 мм.

• Дренаж и гидроизоляция: Подготовка щебёночного основания (фракция 25-40 мм) под подошву фундамента с последующей гидроизоляцией полиэтиленовой плёнкой (ПЭТ).

• Опалубка и закладные: Монтаж опалубки (наружная стенка 1000/600 мм, внутренняя — 800/400 мм). Закладка вертикальной арматуры (d16 мм, 4 нити) под опорные колонны по периметру и внутри контура.

• Бетонирование: Заливка бетоном М300 одновременно с устройством плиты основания (монолитная связка).

3. Устройство основания пола (плита по грунту):

• Формирование опорных колонн (400х400х400 мм) с предварительной отсыпкой и трамбовкой щебня. Армирование колонн — каркас d16 мм (4 нити).

• Отсыпка и трамбовка выравнивающего слоя щебня (фракция 25-40 мм) по всей площади.

• Гидроизоляция по щебню (плёнка ПЭТ).

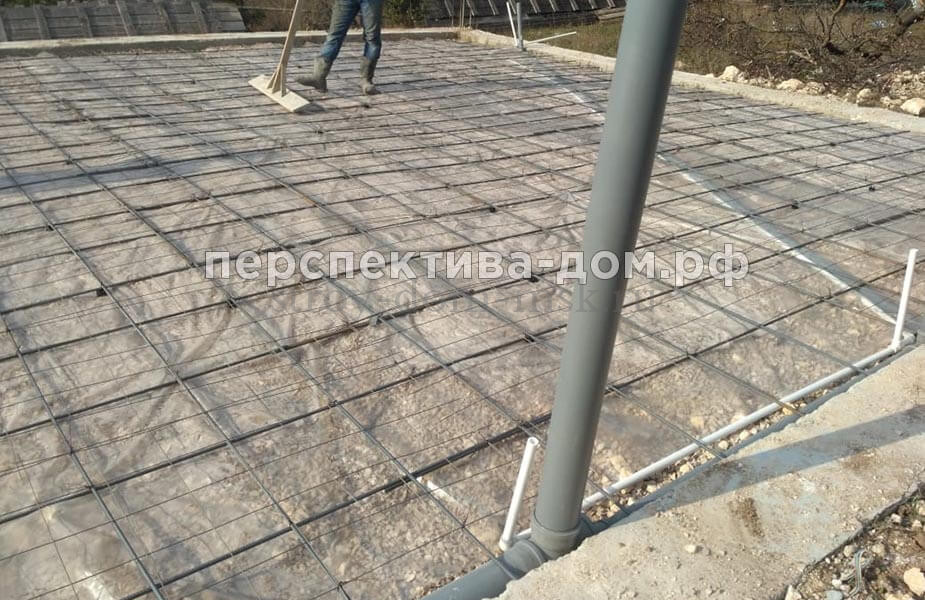

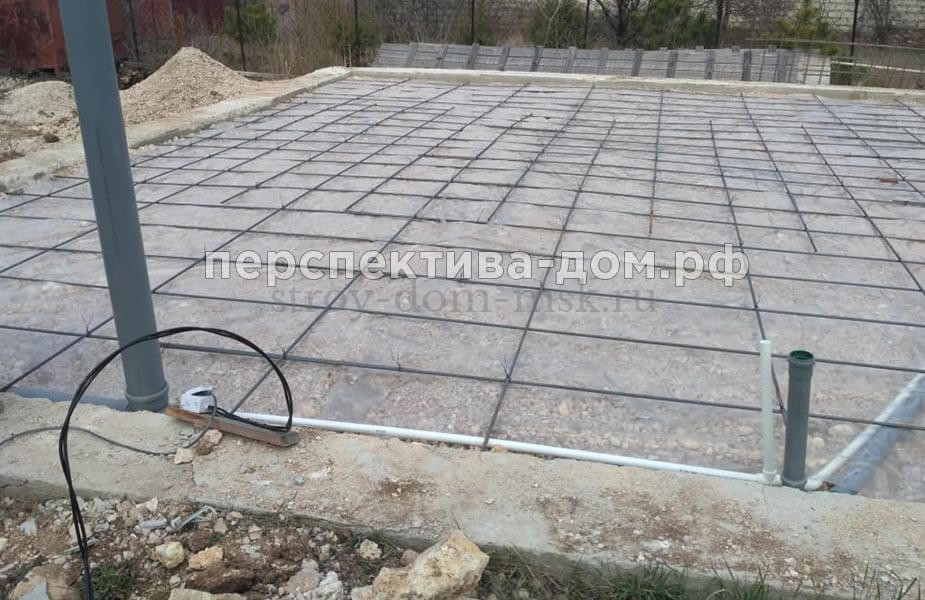

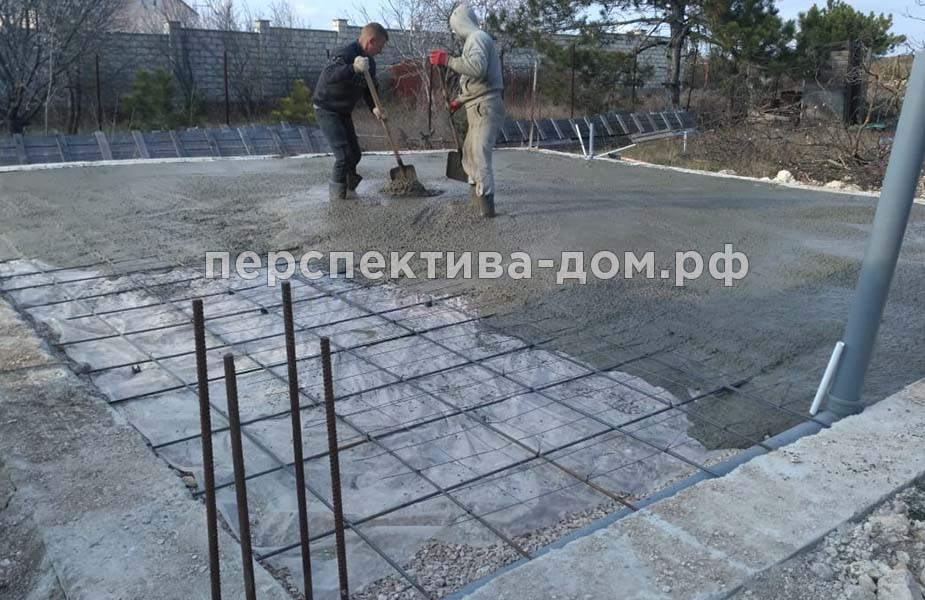

• Армирование плиты: Двойная сетка (нижняя — 400х400х10 мм, верхняя — 100х100х3 мм) с напусками (нахлёстами) на арматуру фундамента.

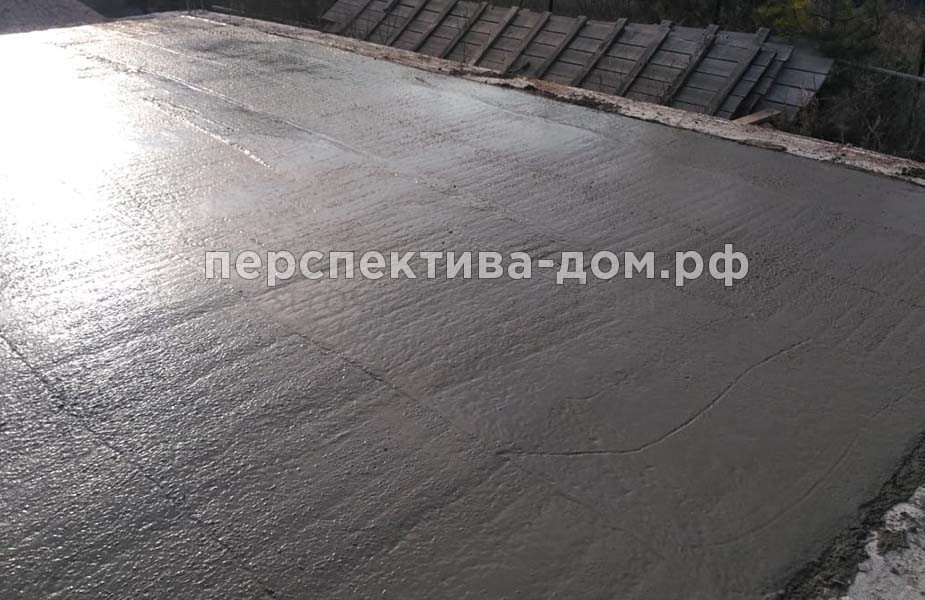

• Заливка плиты: Бетон М300, толщиной 260 мм.

• Инженерная подготовка: Вывод гильз (закладных) для канализации и водопровода.

Монтаж стен первого этажа

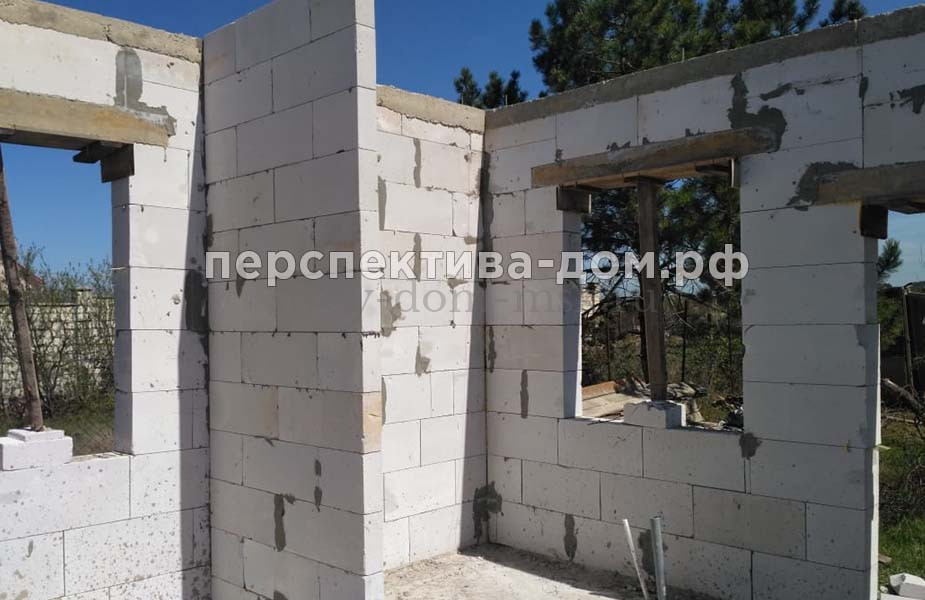

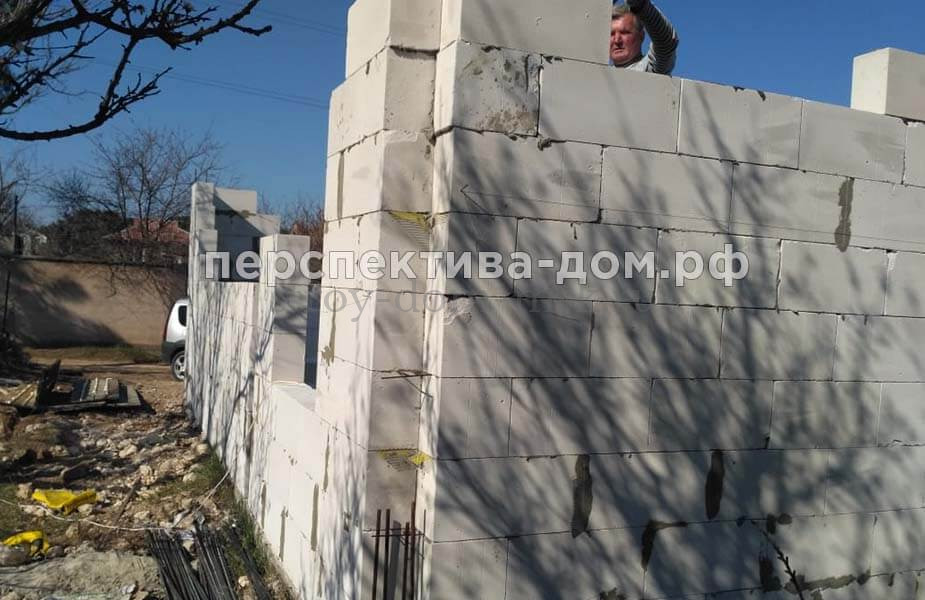

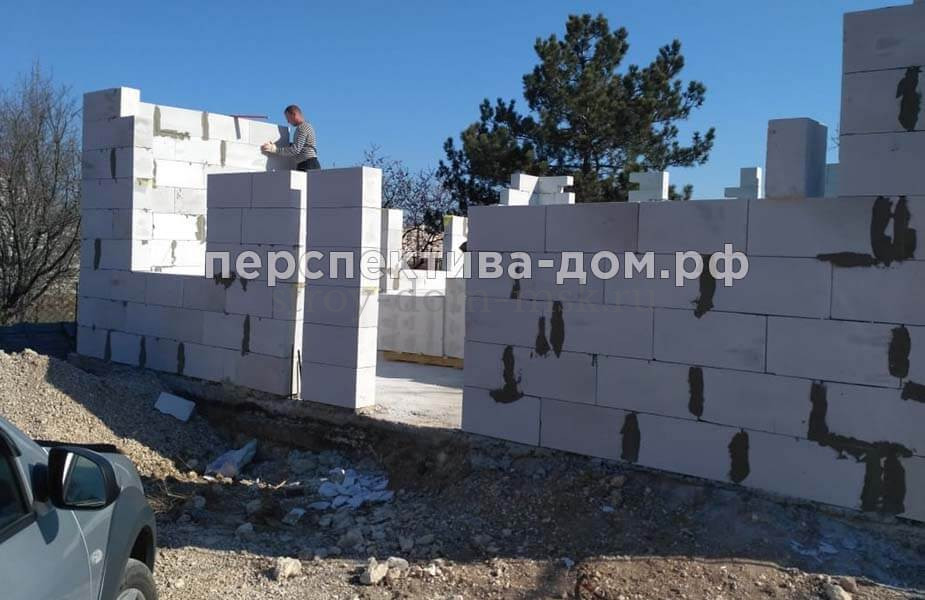

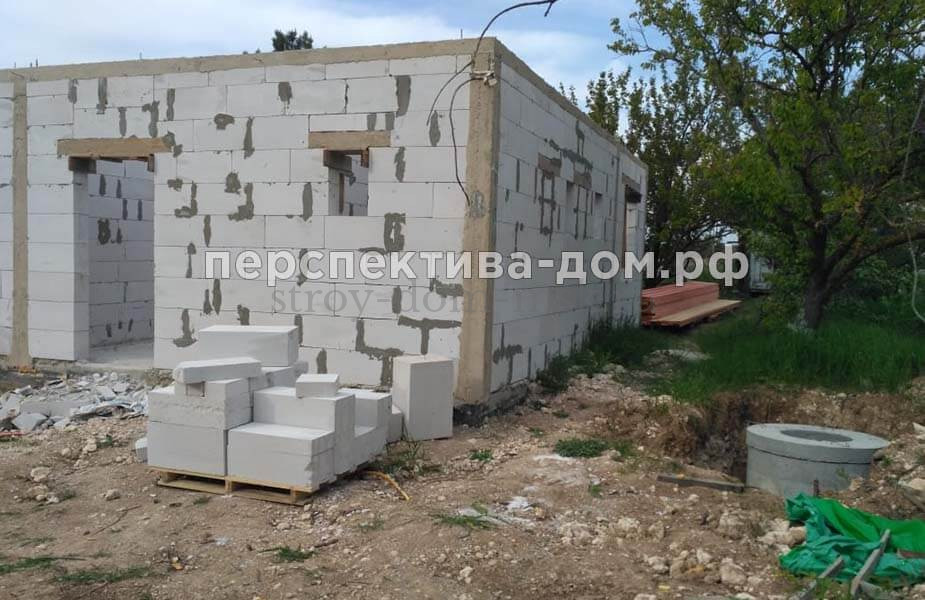

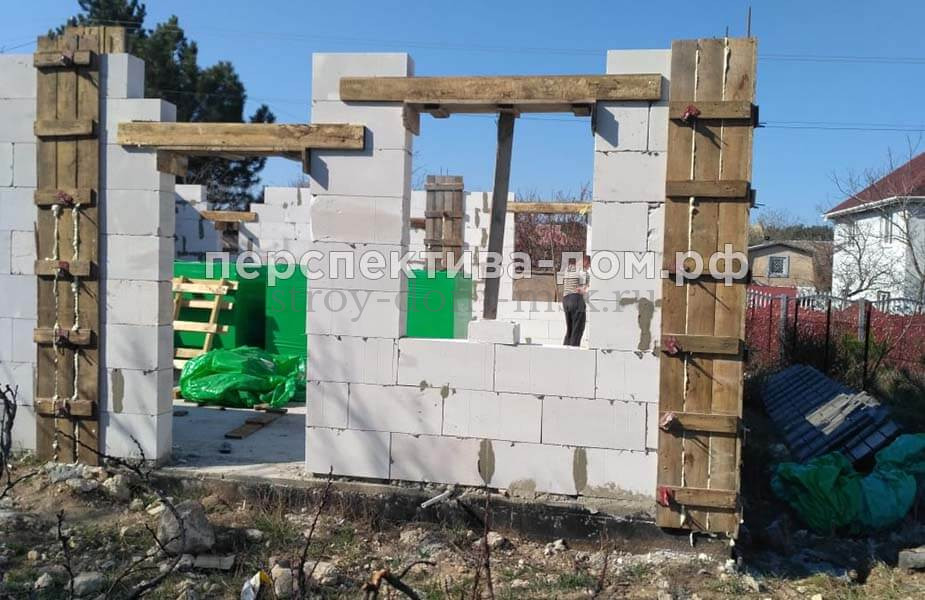

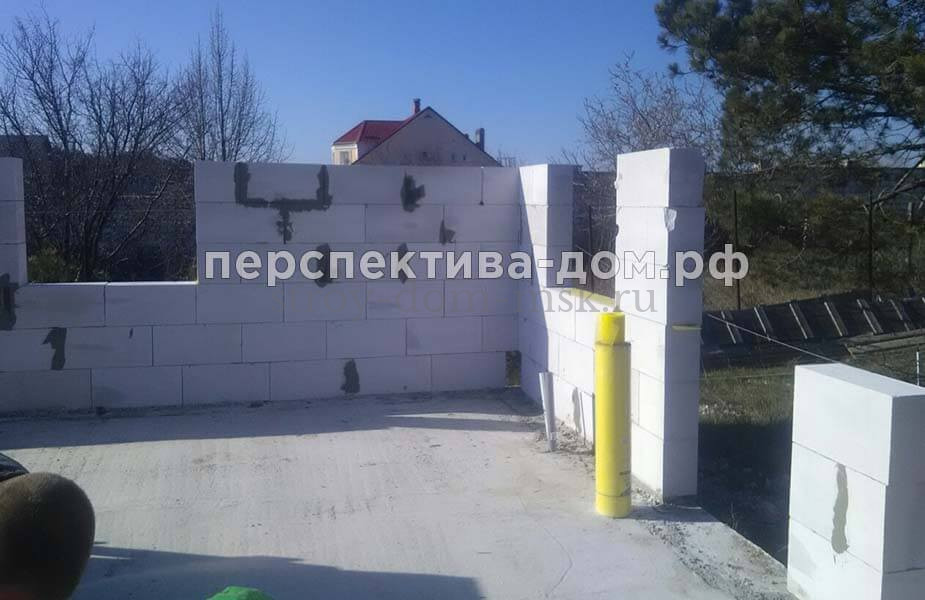

На готовое основание выполняется кладка стен из газобетонного блока. Все стены выполняются кладкой в 200мм, внутренние перегородки 150мм, на выпусках колонн формируется арматурный каркас несущих колонн. Каждый второй ряд армируется прутком d6мм и кладочной сеткой. Поверх стен формируется каркас силовых ригелей. Каркасы колонн выполняются из арматуры 14мм в четыре нитки, размером 180х180 мм, с обвязкой хомутами каждые 300 мм. Каркасы ригелей выполняются из арматуры 10мм в четыре нитки, размером 180х180 мм, с обвязкой хомутами каждые 300 мм. Толщина ригелей и колонн — по толщине стен. Выполняется установка опалубки и заливка колонн и ригелей бетоном М200. Высота потолка этажа с учетом ригелей в черновом варианте – 3000 мм.

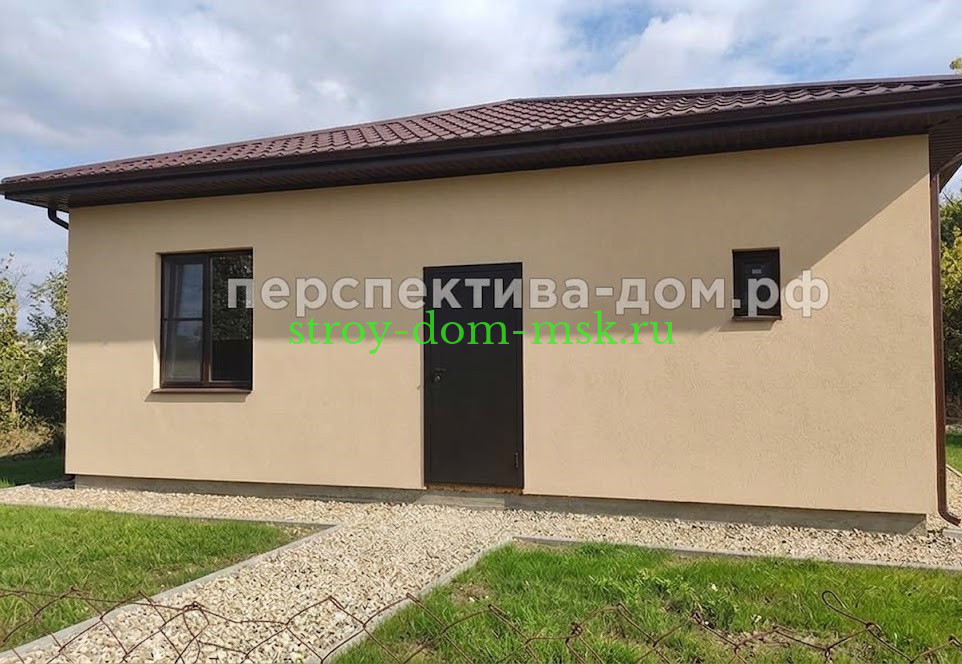

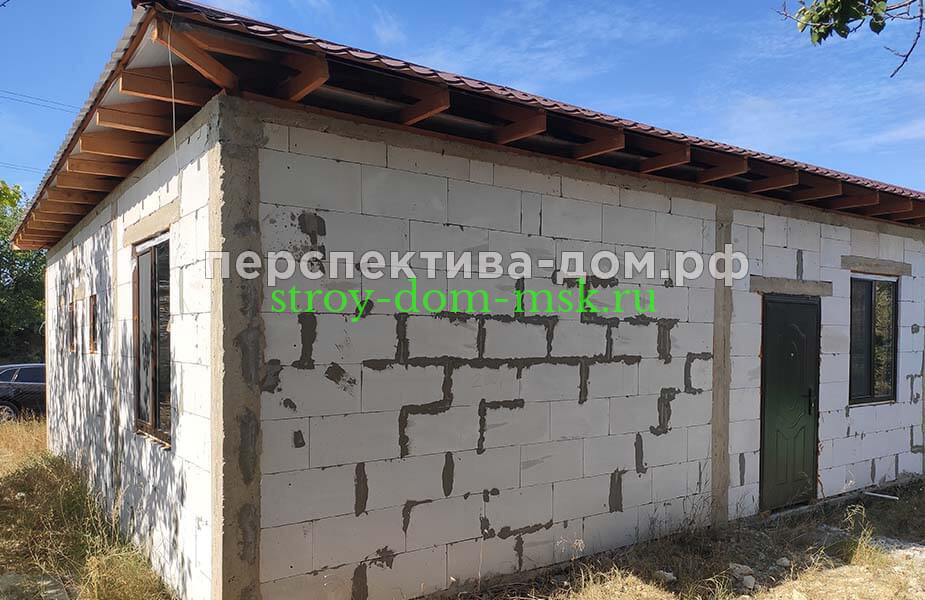

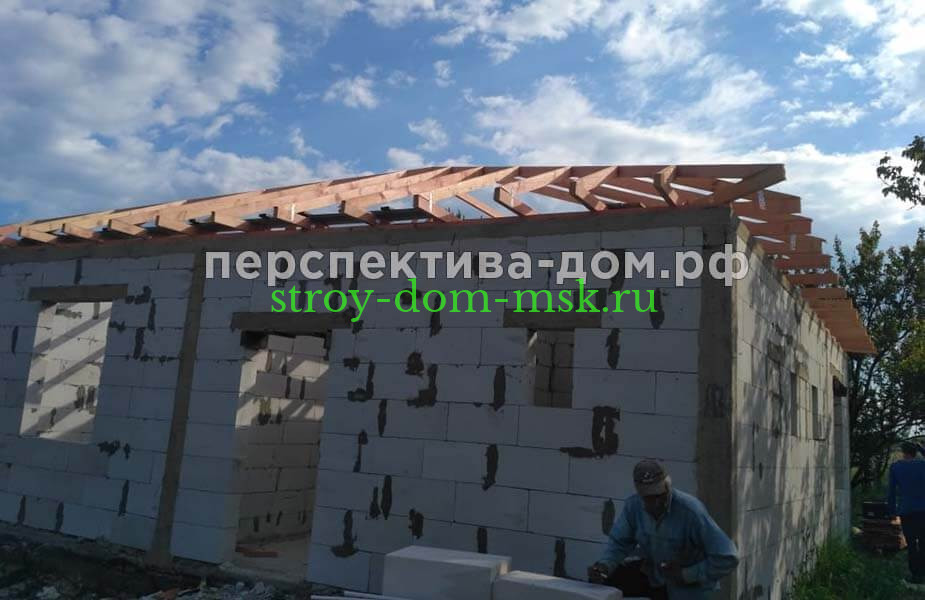

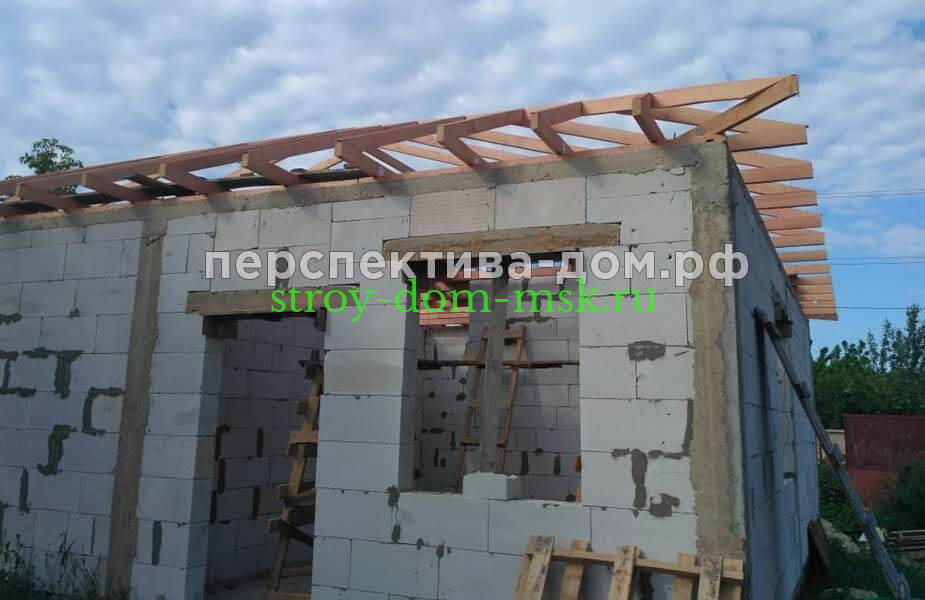

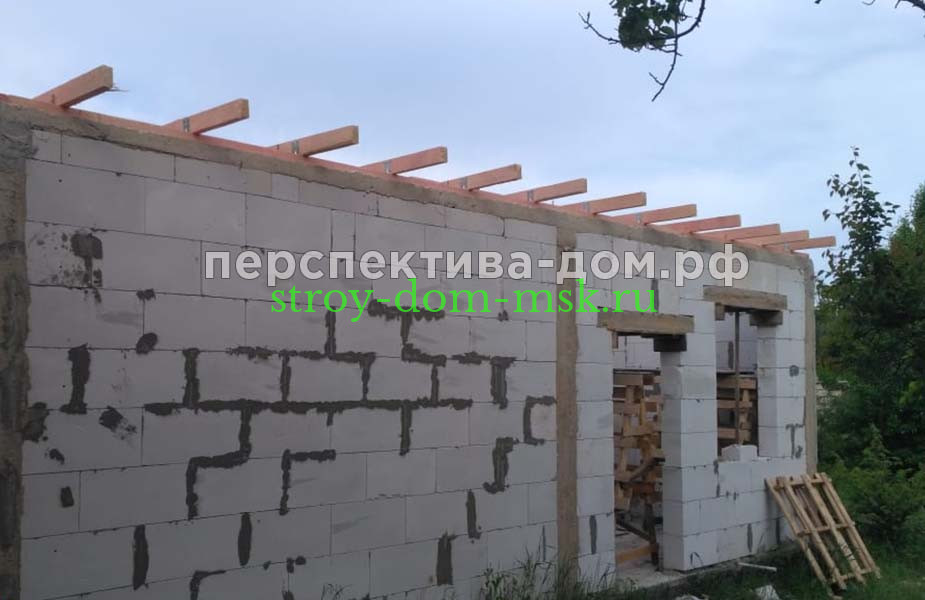

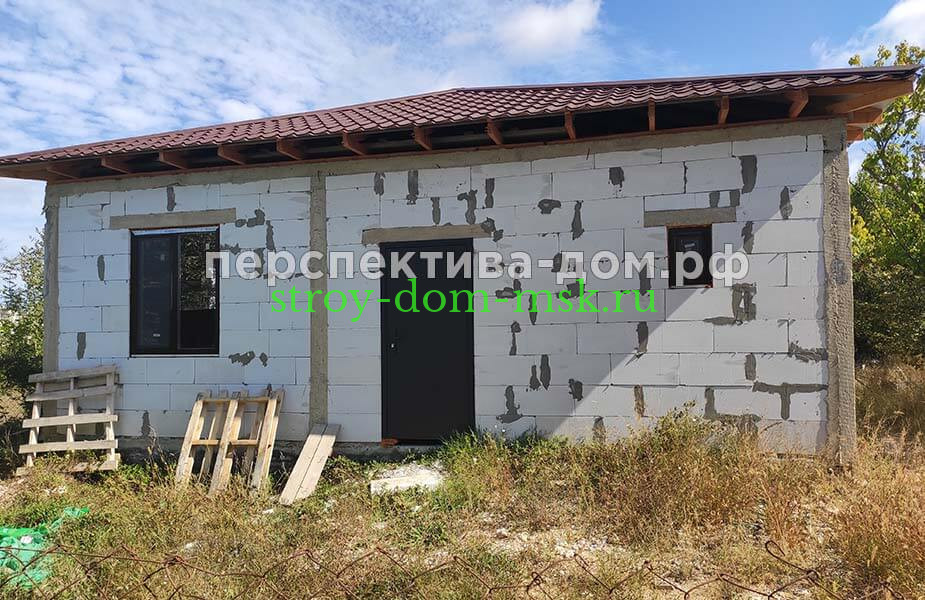

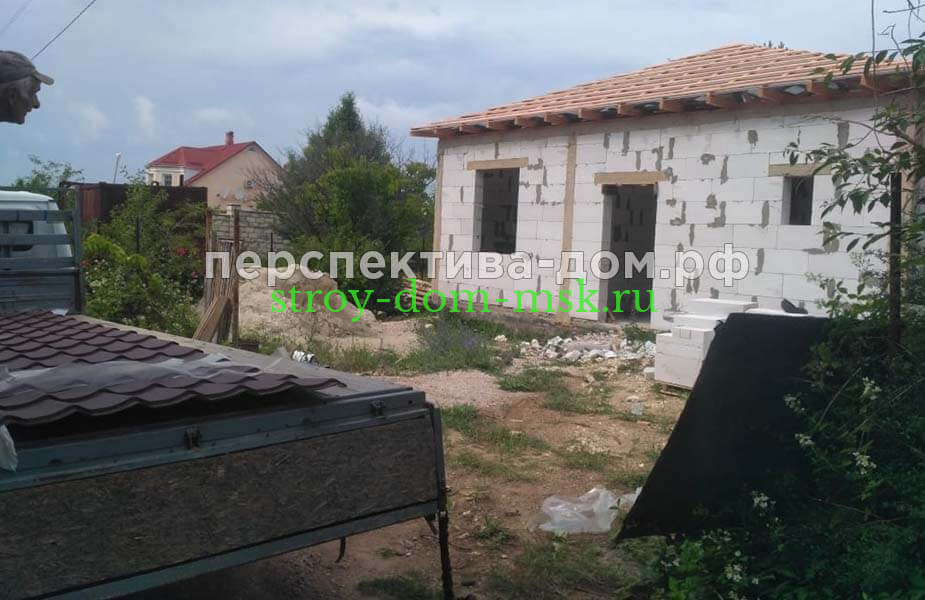

1. Перекрытие этажа и кровля. Кровля шатрово вальмовая, стропильно-ригельная, площадь 276м2, высота конька – 1400/2000мм. Работы кровли заключаются в устройстве мауэрлата, изготовлении стропильной системы из бруса с шагом 700мм, организации гидроизоляционного слоя из мембраны «гидробарьер», контробрешетки, обрешетки стропильной системы. По обрешетке крепится металлопрофиль, толщиной 0,45 мм. По свесам ската дома производится монтаж ветрозащитной системы с подшивкой свесов шириной 400 мм из профлиста RAL1015. Покрытие кровли — Металлочерепица Монтерей RAL 8017, толщина 0,5мм, матовое покрытие. В рамках этапа производится сборка водосточной системы Bryza в цвет кровли на две точки слива. Сборка стропильной системы перекрытия гаража и навеса террасы производится аналогично с установкой подшивы свесов, навес террасы подшивается полностью по внутреннему периметру.
